治具自動裝載貼標機結構示例

文章來源：http://ptxf.com.cn 發布時間：2020-09-29 瀏覽次數：86

通用全自動SMT

柔性板上治具機

FPT-20型



采用高精度滾珠絲杠雙軸驅動，采用松下伺服電機；采用雙照相機；吸塑盤，F(xiàn)PC柔性板可以做到一鍵對齊。

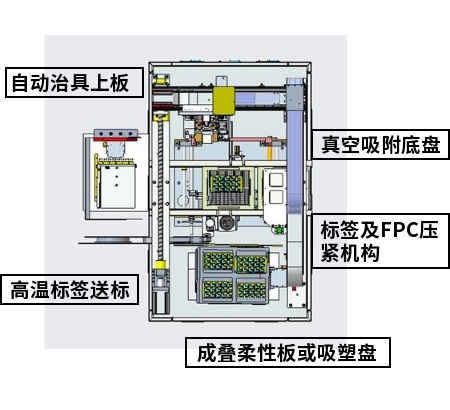

機器結構

機頭模組

1、 2貼標頭（360°旋轉） + 1 貼FPC 頭（可以60°旋轉）；

2、 帶從上而下CCD ；確認治具板的FIDUCIAL 點位；

3、 貼標簽時，貼標頭的伸縮距離比較長20mm,而且和貼FPC 不是同時工作；也就是兩套頭工作既不同時，也不同高；
